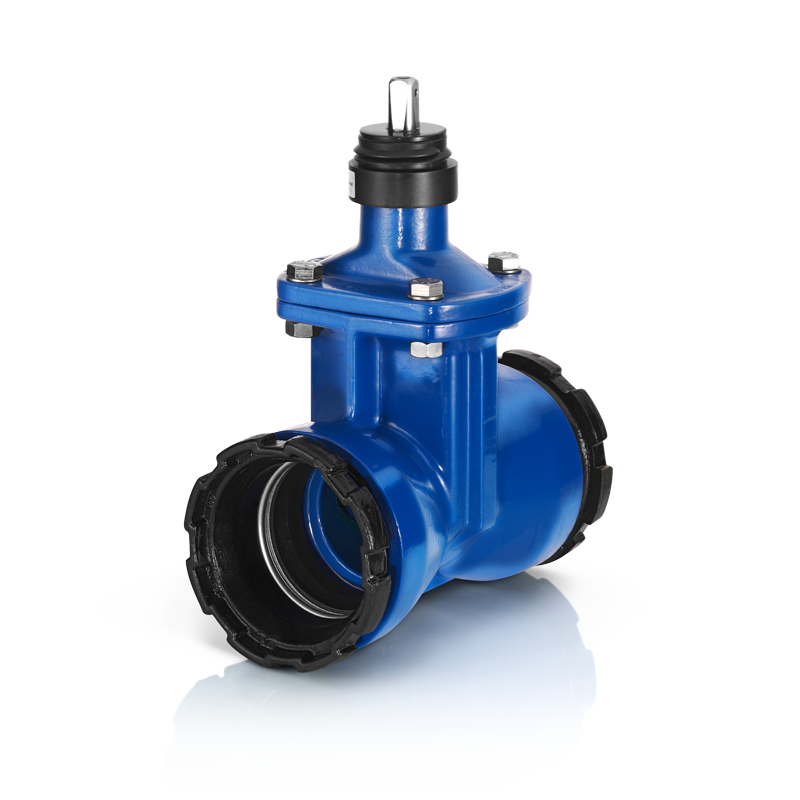

Schieber mit Vollschutz Fig. 5417

Art-Nr. 180427

Schieber mit Vollschutz
Fig. 5417 | PN 16

Trinkwasser, Brauchwasser

Login

Für Preisinformationen bitte einloggen.

Fig. 5417


Ausführung: mit Schraubmuffen | Doppelkammermuffe | weichdichtend | innenliegende Spindel | medienfreie Spindellagerung
Prüfungen: DIN-DVGW W 363 (P)/EN 1074
Werkstoff: Gehäuse, Oberteil, Keil EN-JS1050 | Spindel X20Cr13 (1.4021) | Spindelmutter Messing (CW617N) | Gummiteile EPDM, W 270
Oberflächenschutz:  innen und aussen EPOXY-Dickschicht (EWS) RAL 5015


Technische Angaben



Verbindung Oberteil-Gehäuse geschraubt




Zubehör


Fig.

Einbaugarnitur Teleskop

6895, 8324, 8325, 8348

Einbaugarnitur Universal

6654, 8349

Handrad

8316, 8317

Spindelaufsatz

6662

Spindelverlängerung

9749, 9750

Strassenkappen (siehe Zubehör)



Schubsicherung SUBA kurz

2306

Übergangsstück PE 100

2398

Antriebe

A, AA, AE, AB


Montagehinweis



Nicht elektrisch überbrückt








DN

M
mm

L
mm

H
mm

ØA / AxB
mm

T
mm

f
mm

Sp □
DIN-NR.


kg

PN
bar

Art-Nr.

NPK / CAN
CPN

40

110

210

202

90

75

60

12

8.1

16

180427

811.117

50

123

225

210.5

90

78

69

12

10.3

16

180428

811.118

65

145

240

278

122x144

83

74

17

16.1

16

180429

–

80

157

250

300

135x164

85

80

17

19.5

16

180430

811.121

100

167

265

330

146x186

90

85

19

23.6

16

180431

811.122

125

197

280

370

160x225

95

90

19

31.8

16

180432

811.123

150

224

300

408

180x275

100

100

19

41.5

16

180433

811.124

200

280

320

530

194x330

105

110

24

63.7

16

180434

811.125

250

340

350

626

235x415

105

140

27

112.2

10

180435

811.126
