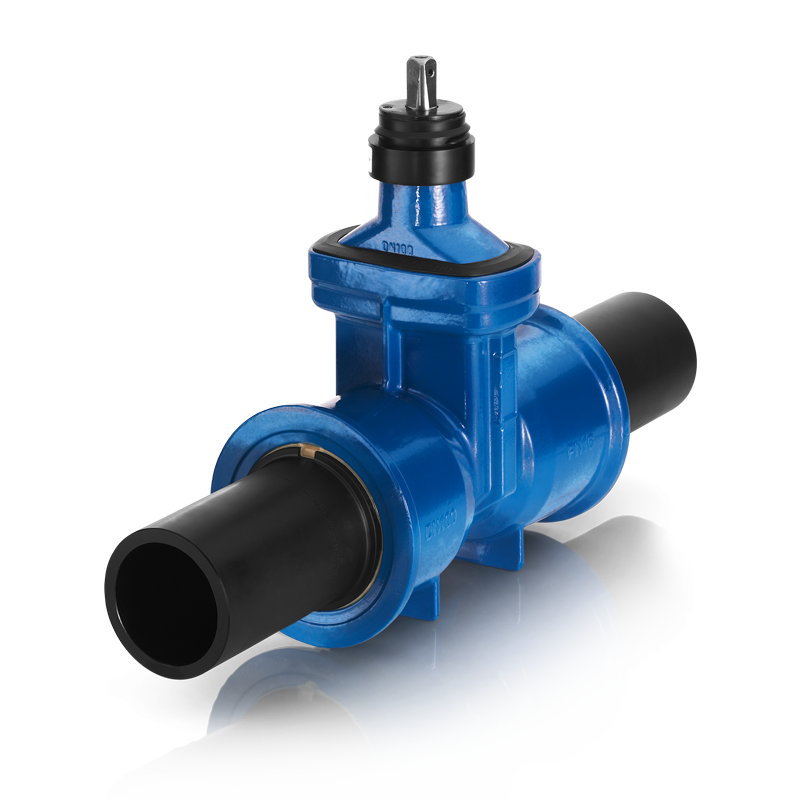

Schieber mit Vollschutz Fig. 5588

Art-Nr. 170923

Schieber mit Vollschutz
Fig. 5588 | PN 16
mit Spitzenden PE 100

Abwasser

Login

Für Preisinformationen bitte einloggen.

Technische Angaben



PE-Spitzende PE 100 Rohrklasse S5/SDR11



Verbindung Oberteil-Gehäuse schraubenlos



Spindelwerkstoff 1.4571 (X6CrNiMoTi17 122)



Gummiteile NBR




Zubehör


Fig.

Einbaugarnitur Teleskop

6895

Einbaugarnitur Universal

6654

Handrad

8316

Spindelaufsatz

6662

Spindelverlängerung

9749, 9750

Strassenkappen (siehe Zubehör)



PE-Spitzende S8/SDR 17 auf Anfrage



Antriebe

 A, AA, AE


Montagehinweis



PE-Spitzende als Verbindung an Kunststoff-Rohrleitung. Schubgesichert mittels Elektro-Schweissmuffe oder Spiegelschweissung



X) Verbindung Oberteil-Gehäuse geschraubt






DN

dR
mm

dI
mm

L
mm

H
mm

AxB
mm

L1
mm

Sp □
DIN-Nr.


kg

PN
bar

Art-Nr.

80

90

73.6

711

300

135x164

191.5

17

21.5

16

170923

100

110

125

90

102.2

766

866

330

146x186

217

267

19

26.3

26.8

16

170924

170925

125

140

160

114.4

130.8

906

926

370

160x225

280

290

19

33.5

33.9

16

170926

170927

150

160

180

200

130.8

147.2

163.6

956

1027

1105

408

180x275

295

331

370

19

45.2

45.7

47.0

16

170928

170929

170930

200

225

250

184

204.4

1111

1053

530

194x330

360.5

331.5

24

78.5

80.0

16

170931

170932

250X)

280

315

229.2

257.6

1160

824

235x415

340

27

118.0

120.0

16

170933

170934

300X)

315

355

257.6

290.4

1220

1260

894.5

984.5

260x480

340

360

27

153.0

155.0

16

170935

170936
