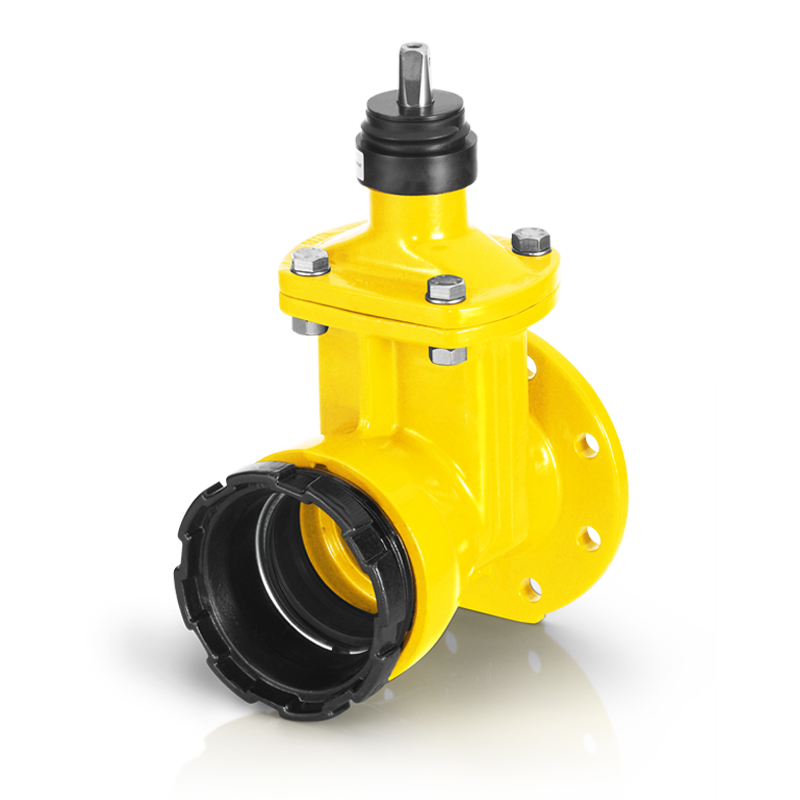

Schieber mit Vollschutz Fig. 5021

Art-Nr. 182185

Schieber mit Vollschutz
Fig. 5021 | PN 5
mit Flansch / Schraubmuffe

Gas

Technische Angaben



Flanschen gebohrt nach EN 1092-2 PN 10



Verbindung Oberteil-Gehäuse geschraubt




Betriebsdruck



5 bar nach SVGW, Flansche gebohrt PN 10




Prüfungen



Nach DIN EN 13774



Nach DIN 3230, Teil 5, PG 1




Zubehör


Fig.

Einbaugarnitur Teleskop

6895, 8324, 8325, 8348

Einbaugarnitur Universal

6654, 8349

Handrad

8316, 8317

Spindelaufsatz

6662

Spindelverlängerung

9749, 9750

Strassenkappen (siehe Zubehör)



Schubsicherung SUBA kurz (für SRM)

2306

Übergangsstück PE 100

2398

Flanschverbindung verzinkt

2007-10, 2007-16

Flanschverbindung V2A

2008-10, 2008-16

Antriebe

A, AA, AB


Montagehinweis



Ausführung nicht elektrisch überbrückt.



w) Flanschanschluss DN 50, Schraubmuffe DN 40




DN

ØF
mm

M
mm

L
mm

H
mm

ØA / AxB
mm

LFS
mm

T
mm

l
mm

Sp □
DIN-NR.

PG


kg

PN
bar

Art-Nr.

NPK / CAN
CPN

40

150

110

175

202

90

100

75

70

12

1

7.4

5

182185

812.475

50/40w)

165

110

175

202

90

100

75

70

12

1

7.9

5

182186

-

50

165

123

187.5

210.5

90

109.5

78

75

12

1

9.0

5

182187

812.476

80

200

157

215

297

135x164

130

85

90

17

1

18.2

5

182188

812.478

100

220

167

227.5

328

146x186

137.5

90

95

19

1

22.7

5

182189

812.479

125

250

197

240

363.5

160x216

145

95

100

19

1

29.6

5

182190

812.481

150

285

224

165

411.5

180x275

155

100

105

19

1

35.1

5

182191

812.482

200

340

280

275

529.5

194x330

170

105

115

24

1

58.4

5

182192

812.483
